01.

Irina Viner-Usmanova藝術體操中心

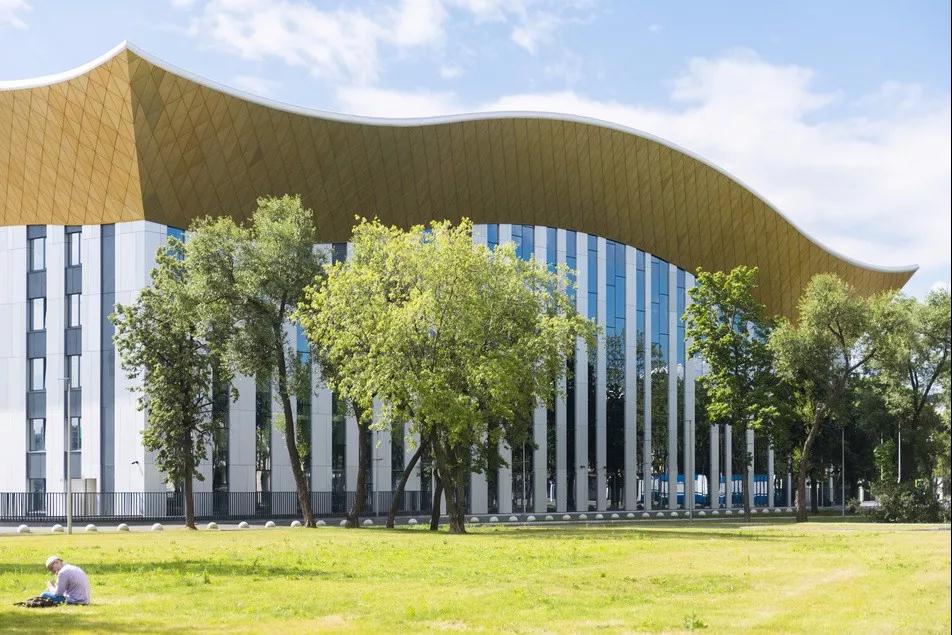

近日，位于莫斯科的Irina Viner-Usmanova藝術體操中心項目建成并投入使用。該藝術體操中心位于盧日尼基體育場的東北部，包括競技場，訓練館，醫療中心，運動員酒店，行政辦公室，桑拿房等。所有這些功能都覆蓋在一個獨特的屋頂下，合理緊湊的組織在這個簡單的體量之中。

建筑物的屋頂形態類似于飄動的體操成彩帶，使得體育場館具備明顯的可識別性和標志性 。波浪從東邊的垂直墻開始并形成波峰，波浪的形狀西側逐漸趨于平緩。

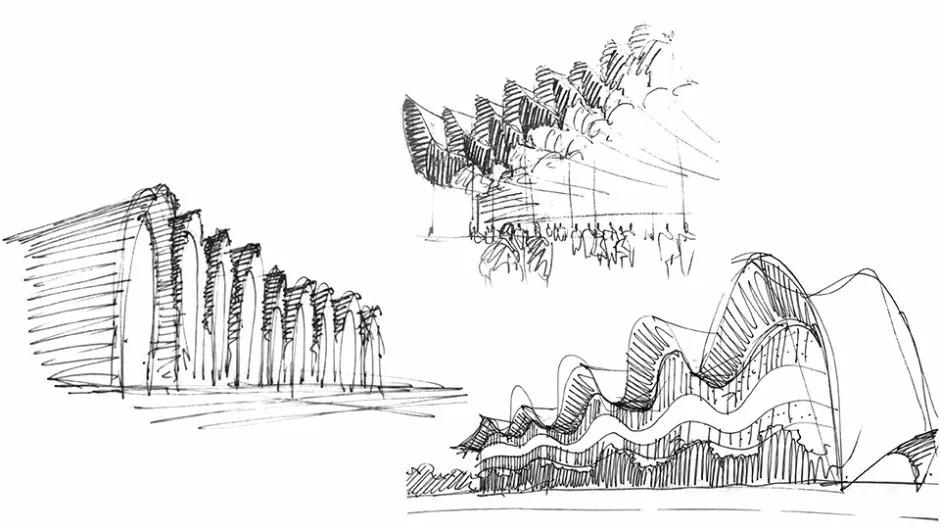

▼設計概念草圖

02.

俄羅斯BIM大賽獲獎

該項目由PRIDE公司進行設計，贏得俄羅斯“BIM大賽”內的“BIM項目：體育運動設施”獎項，為我們展示了OPEN BIM設計方案的成功運用。軟件平臺內的數據交換可通過由buildingSMART公司開發的開放式IFC格式實現（互操作性國際聯盟，IAI）。

設計開發及文檔構建階段所涉及的主要工具ARCHICAD/Rhinoceros/Grasshopper。最終樣本模型在A(yíng)RCHICAD內完成，屋頂的復雜設計則由Rhinoceros/Grasshopper完成。其結構及建筑方案由Metropolis公司通過工程師專用軟件進行開發。

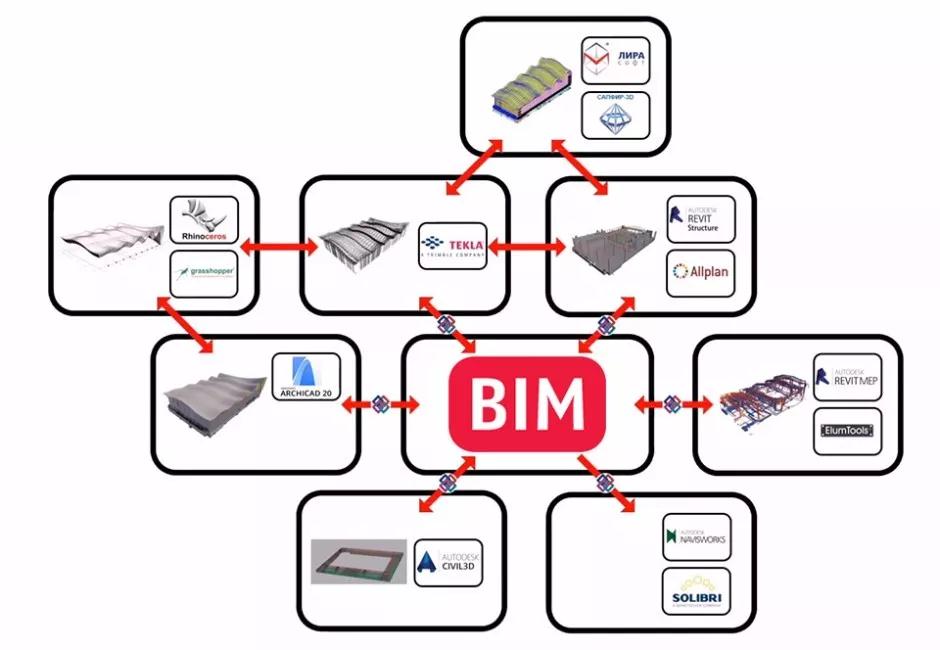

▼項目參與者的交互過程方案

每個項目都以概念和頭腦風暴會(huì )議開始。第一個鉛筆草圖在A(yíng)RCHICAD中重新創(chuàng )建為3D模型?？梢暬鞘褂?ds Max創(chuàng )建的。BIM設計的過程始于此階段：該模型包含所需材料的基本信息，并成為第一次客戶會(huì )議的基礎。

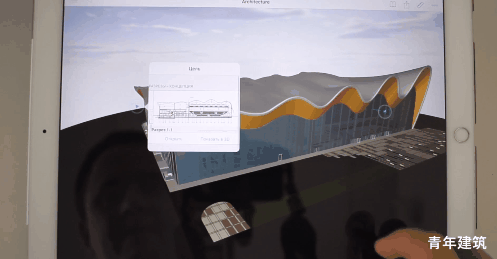

在概念發展階段，定義了建筑面積，天花板和地板飾面，開口數量和其他常見參數。為了與總設計師Mosinzhproekt和客戶協調這一概念，Pride使用了BIMx--一種在移動設備上查看BIM模型的便捷工具。所有項目文件和文檔圖紙都合并為一個超模型，并使用BIMx顯示。因此，Pride公司能夠在3D環境中輪換項目以考慮其他細節。

屋頂部分的參數化模型使用Rhinoceros和Grasshopper-ARCHICAD Live Connection建立，該模型確定了優化金屬框架元素的選項。根據這些信息，立式接縫屋頂的制造商根據金屬板的承載能力提供了可能的屋頂板布置的示例。計算出的參數有助于確定屋頂的最佳形狀。

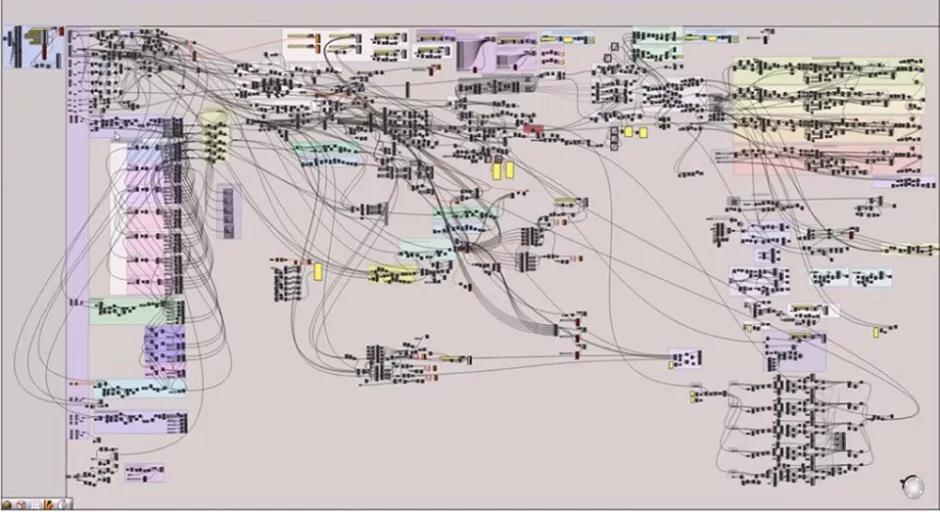

▼屋頂部分的grasshopper參數設置

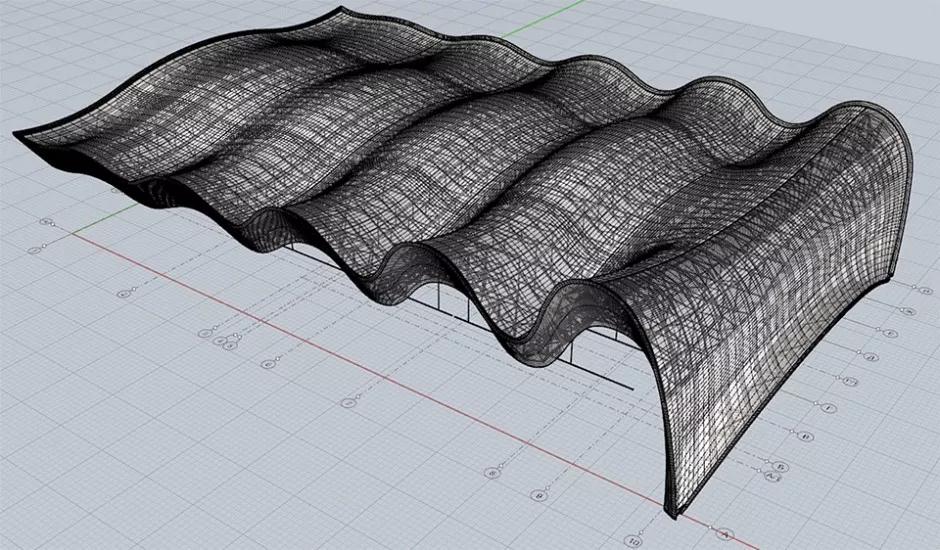

▼屋頂部分的Rhino模型

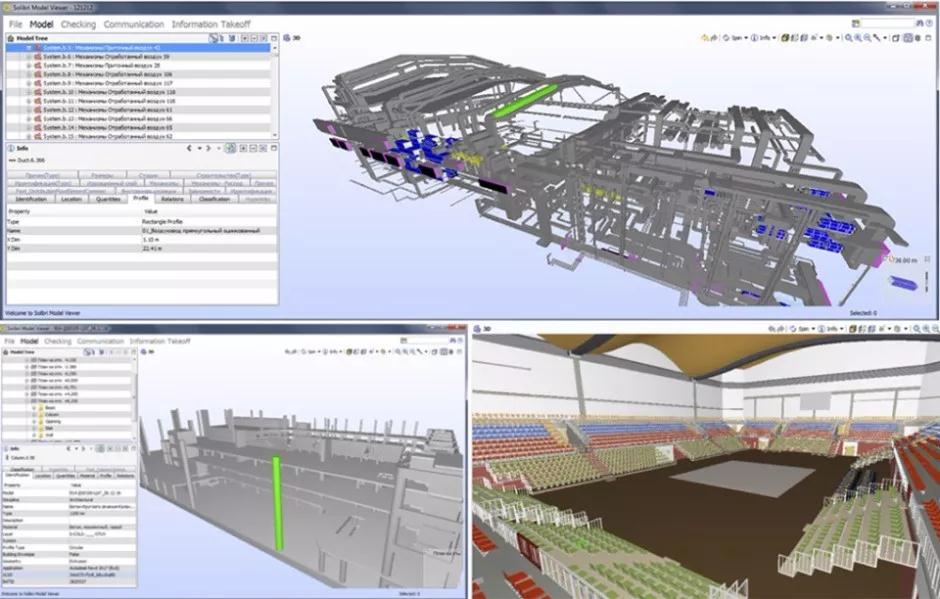

▼在Solibri模型查看器中檢查可能存在的沖突

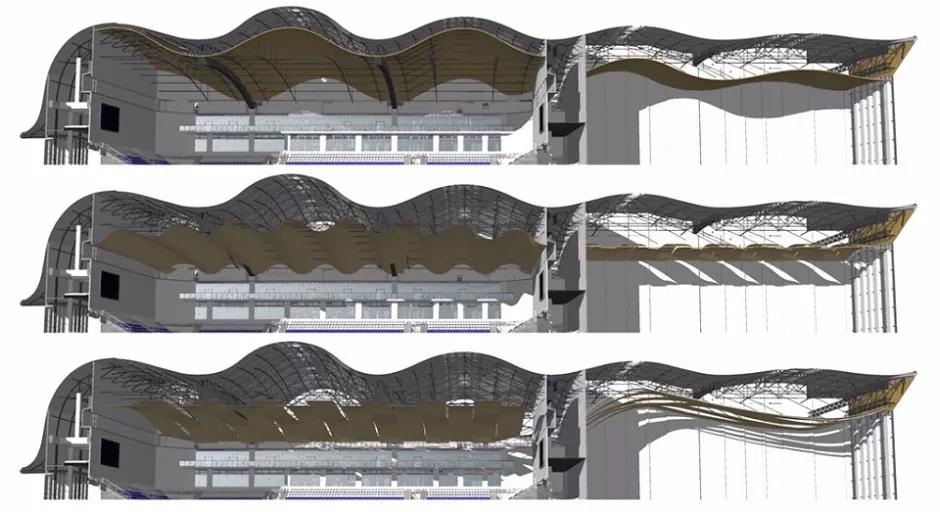

▼在A(yíng)rchicad中進行多方案比選

在下一階段，建筑師繼續與Metropolis合作，后者專門從事結構和工程解決方案的開發，并使用不同的軟件。在A(yíng)llplan中創(chuàng )建了鋼筋混凝土結構模型，然后通過SAPPHIRE將文件轉移到本地分析程序LIRA-SAPR。金屬結構模型在Tekla Structures中開發，并通過分析應用程序發送。

建筑工程系統是在Revit和MagiCAD中開發的。保存和導入這些模型的第一個版本（從工程師處獲得）的IFC翻譯需要幾天的時間來設置。對于工程師來說，正確保存和建筑師正確導入數據非常重要。在交換模型，沖突檢查和進一步的錯誤更正之后，完整的模型開始建立了。

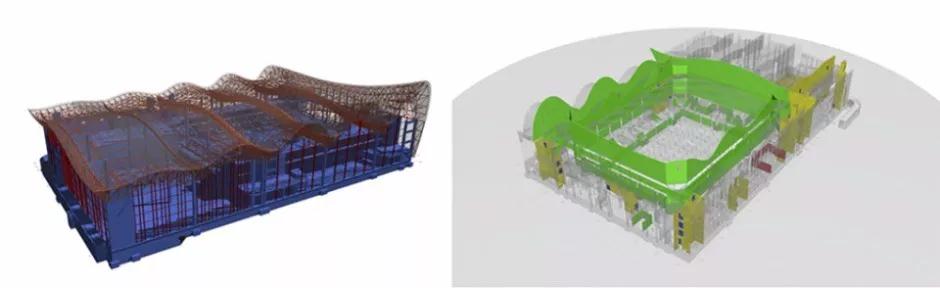

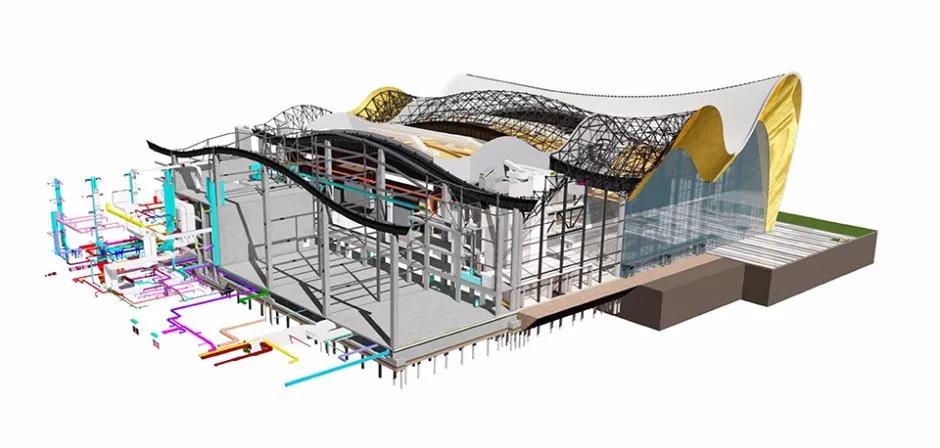

▼完整的BIM模型以及工程和結構部分

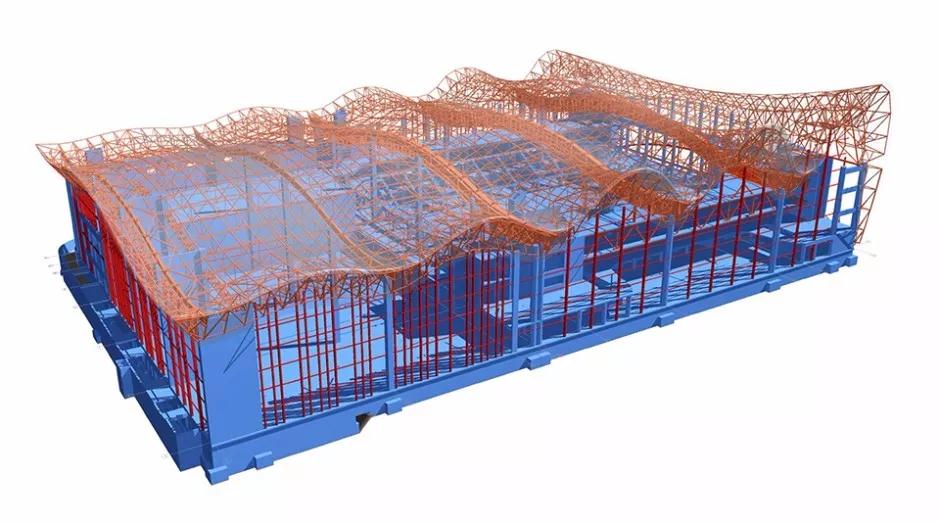

▼ARCHICAD中顯示的結構元素

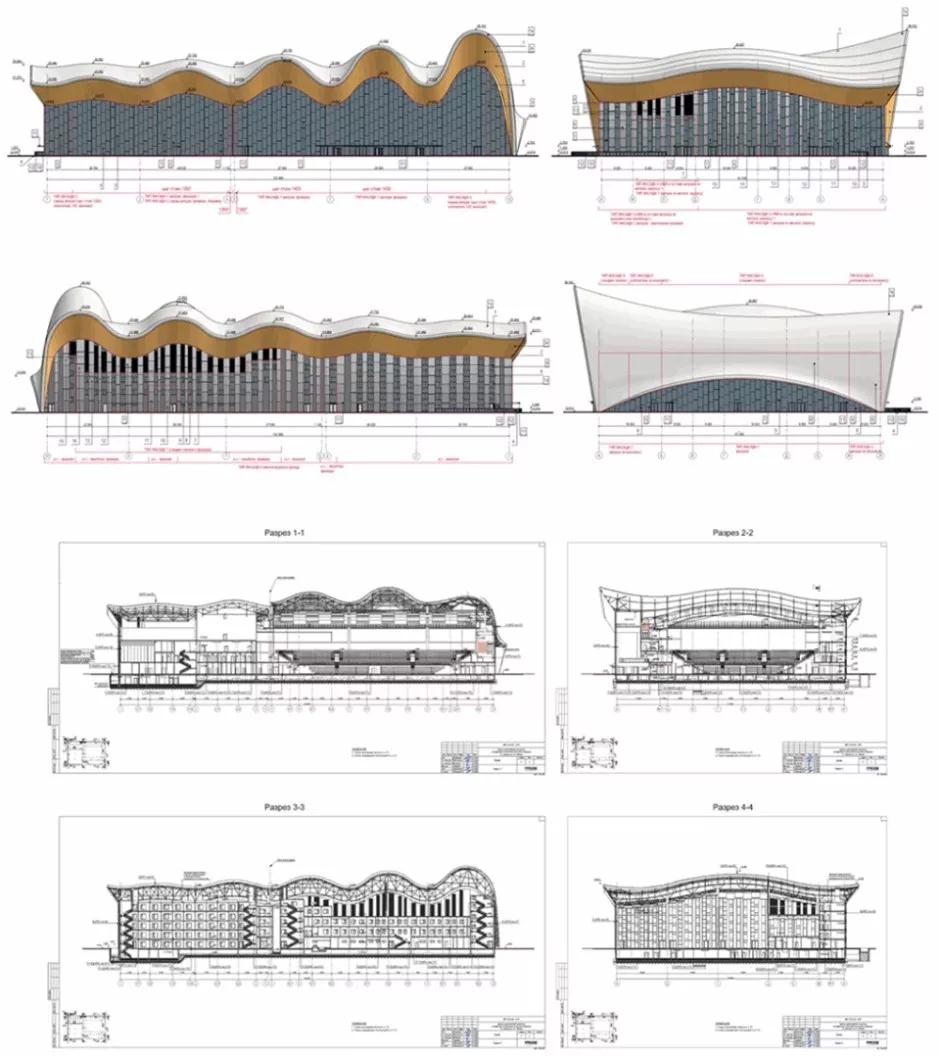

▼ARCHICAD中的文件

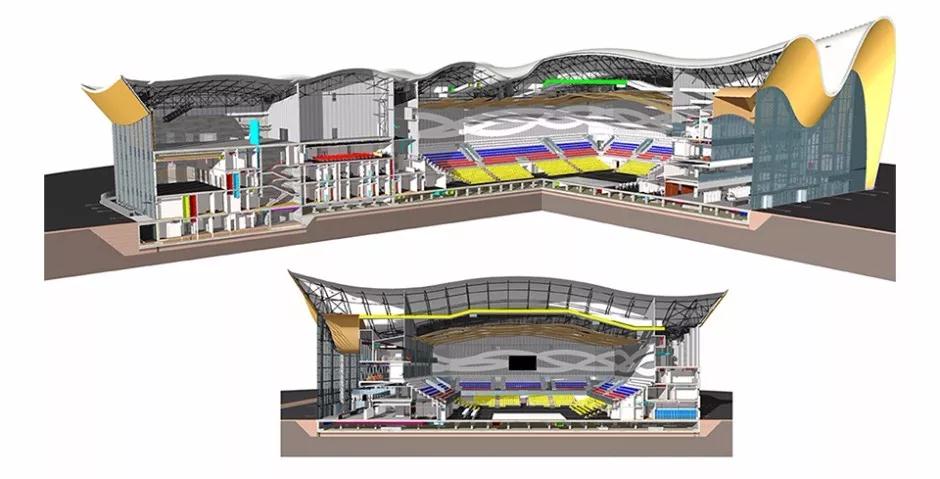

▼3D模型剖切

盡管過程復雜，但由于A(yíng)RCHICAD，PRIDE公司設法完成了該項目，而沒有雇用額外的員工或BIM專家。方案和施工圖階段的所有專業的一般BIM協調和工作流程管理由一位建筑師執行。他的任務包括在一個共同的共享項目文件中組織團隊合作。整個過程基于A(yíng)RCHICAD Teamwork功能。

▼ARCHICAD的圖形覆蓋功能可以為不同的顯示版本預設參數

模型的數據安全級別和訪問權限由BIM協調員確定，主要取決于技術人員的經驗和技能。BIM協調員還對項目中圖層的創(chuàng )建和配置細節進行了限制。同時連接到項目的架構師數量不超過15.在內置的Teamwork消息服務的幫助下，簡化了設計解決方案的討論。團隊合作的使用大大簡化了模型協調的過程。處理時間縮短，團隊績效顯著提高。

▼盧日尼基奧林匹克體育場

OPEN BIM方法已經證明了它的多功能性?；贠PEN BIM的IFC文件格式是一種通用語言，無論使用何種軟件，都可以實現所有項目參與者的交互，并確保數據傳輸的質量。該設計公司遵循俄羅斯和國際BIM實施標準。

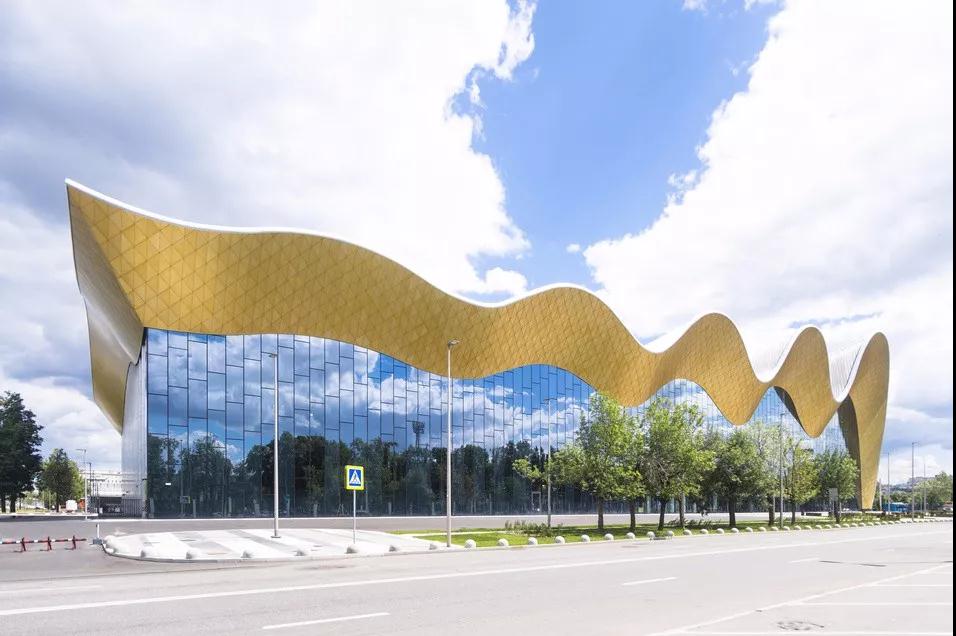

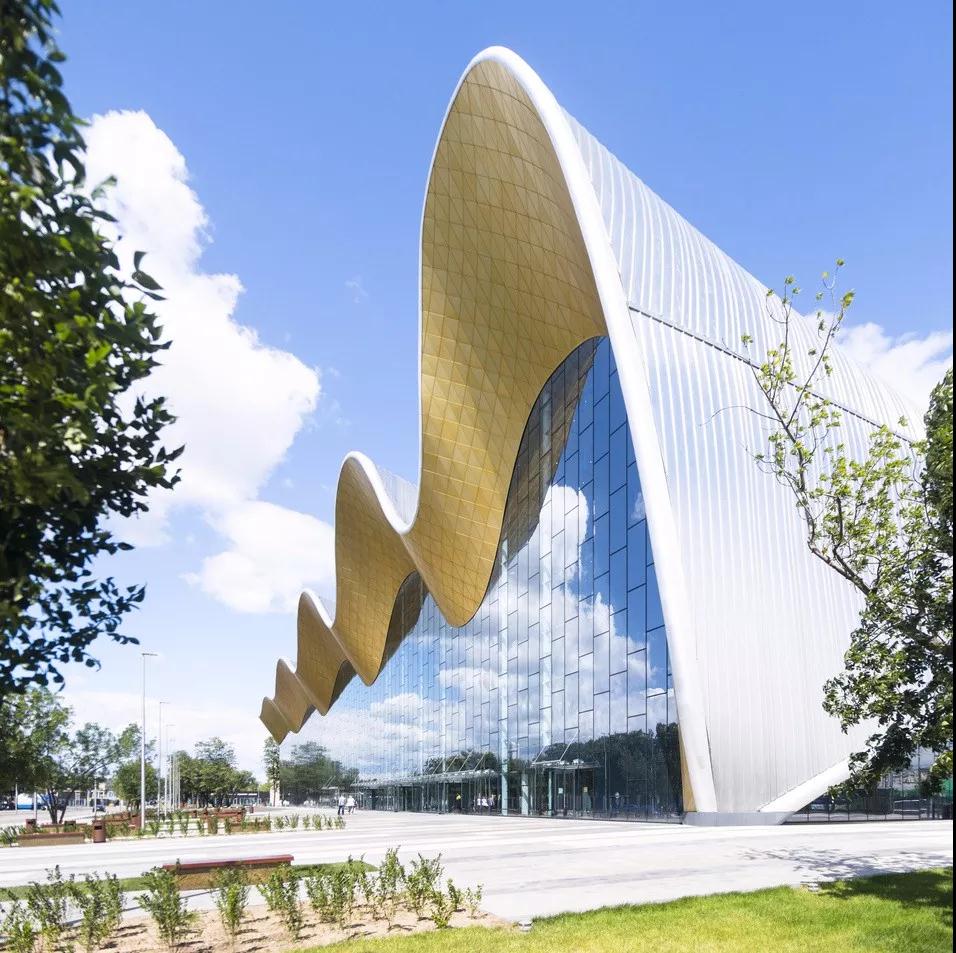

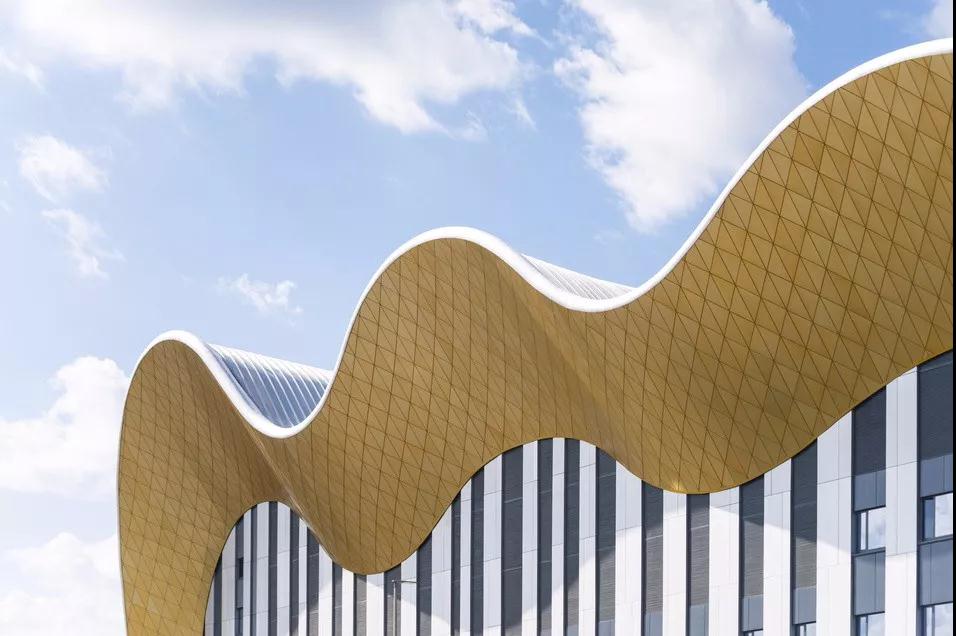

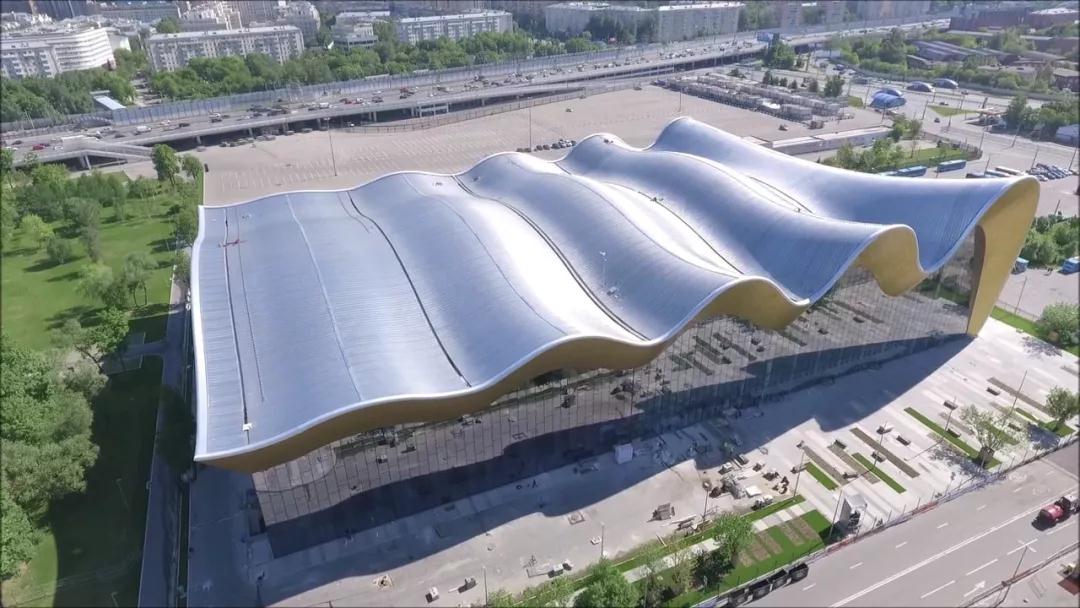

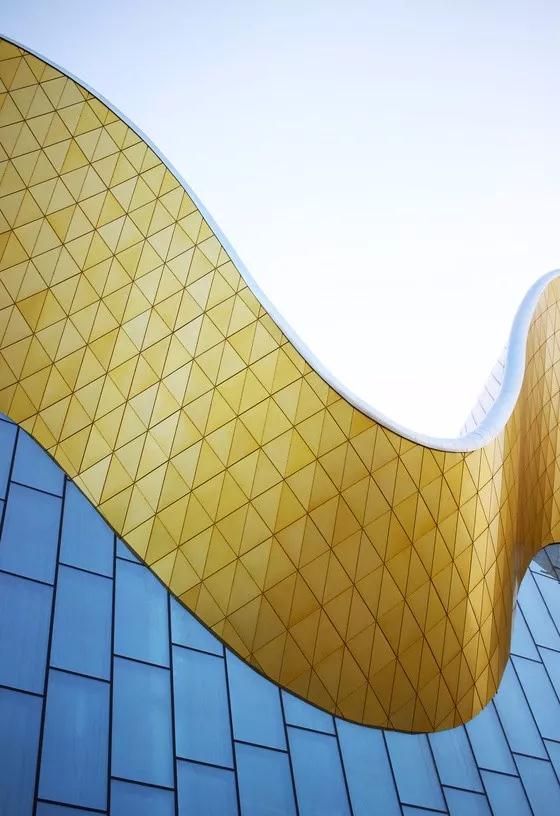

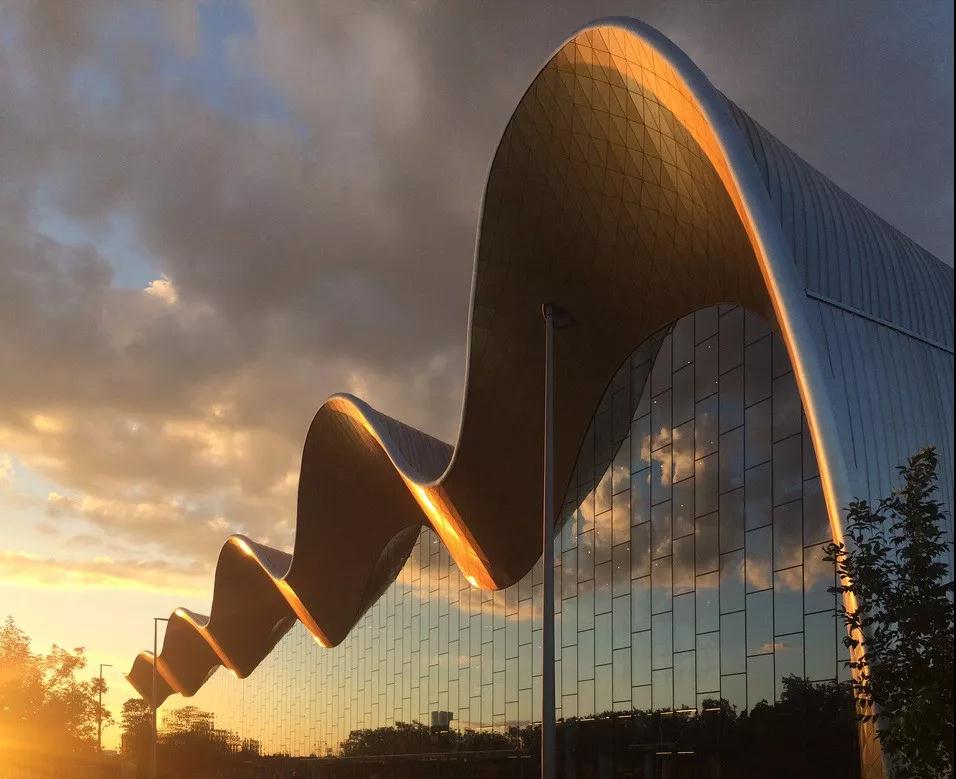

▼更多建成照片

項目信息

時間：2016 - 2019

地點：莫斯科/俄羅斯

規模：25730平方米

功能：體育綜合體

設計：CPU Pride
