畫好建筑施工圖，是執業建筑師從業不可或缺的基本功。但由于建筑施工圖的設計與繪制設計相當廣博的專業知識，需要多工種的密切配合，一般需要有經驗的老師手把手地傳授其方法與訣竅。

像許多初進設計院工作的年輕員工常常需要累積多年，甚至在走過很多彎路后才能熟悉建筑施工圖的設計與繪制。

其實繪制施工圖并非無章可循，初學時只要掌握正確的觀念并養成良好的繪圖習慣，在此基礎上多加練習，就能夠快速領悟其中的要領，進一步開發并累積各種繪圖技巧，便可以達到事半功倍的效果 。

這篇文章向大家介紹了《總平面圖的主要內容和設計要點》，完全站在初學者的立場，希望各位可以在熟讀深思后可以做到舉一反三！

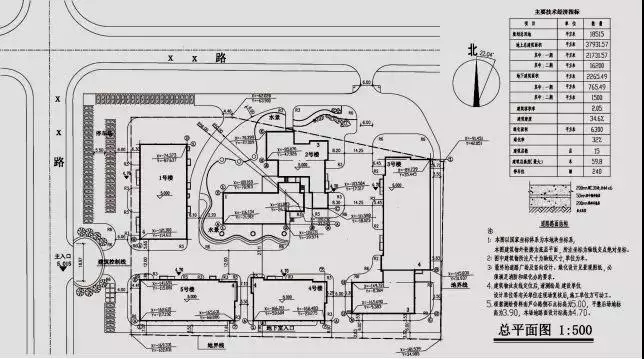

總平面圖

1、概念：假設在建設區上空向下投影所得的水平投影圖。

2、內容：反應新建建筑相關信息以及周?chē)目傮w情況。

3、作用：設計和施工的依據。

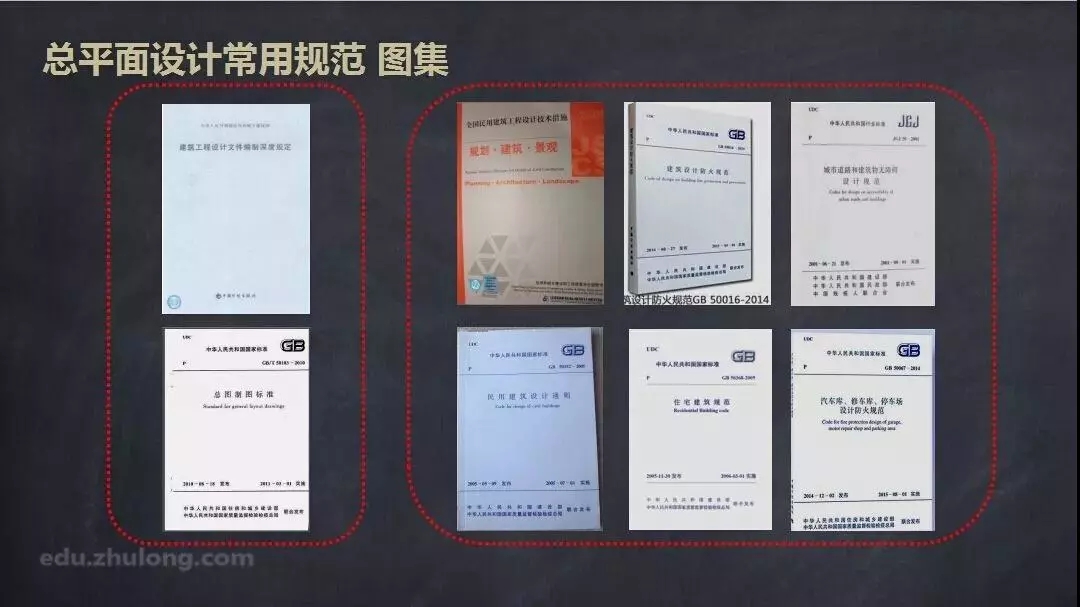

01、了解總平面設計常用規范圖集

此步驟目的：篩選所涉及的規范，作為設計依據，并最終滕寫在“設計說明”中。

 1.建筑工程設計文件編制深度規定（2016年11月）

 2.總圖制圖標準GB/T50103－2010

 3.全國民用建筑工程設計技術措施（規劃.建筑.景觀）

 4.民用建筑設計通則    GB50352－2005

 5.建筑設計防火規范   GB50016－2014

 6.住宅建筑規范    GB50368－2005

 7.無障礙設計規范   GB50763－2012

 8.汽車庫、修車庫、停車場設計防火規范  GB50067－2014

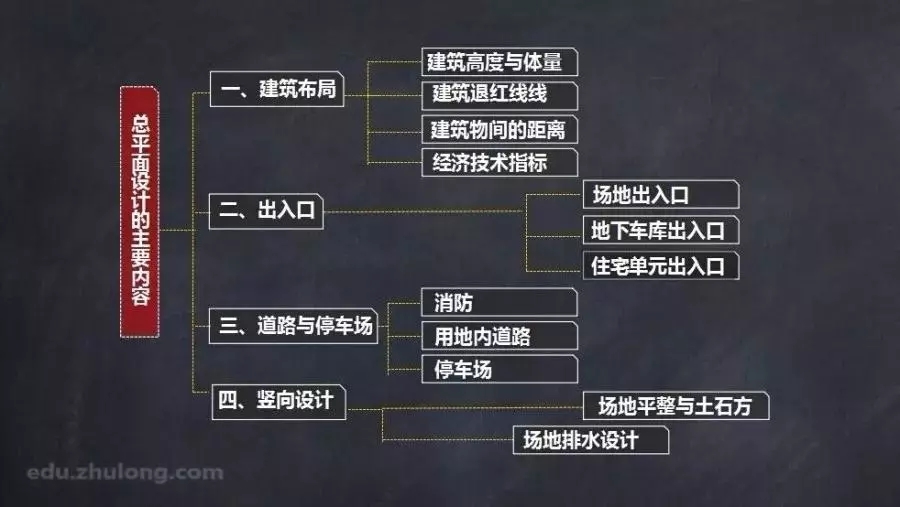

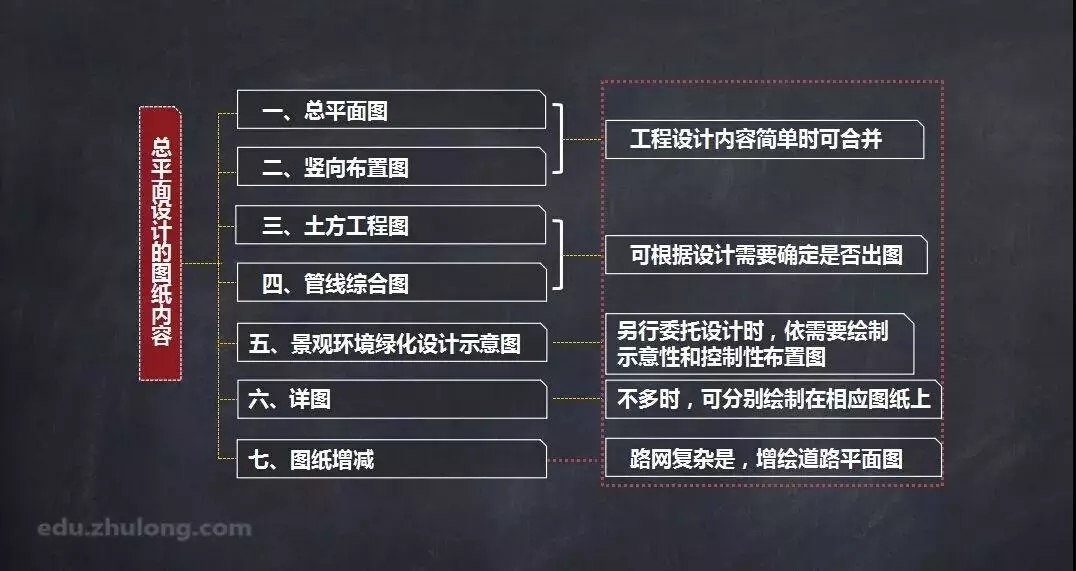

02、總平面設計的主要內容

03、總平面圖的設計要點

建筑布局

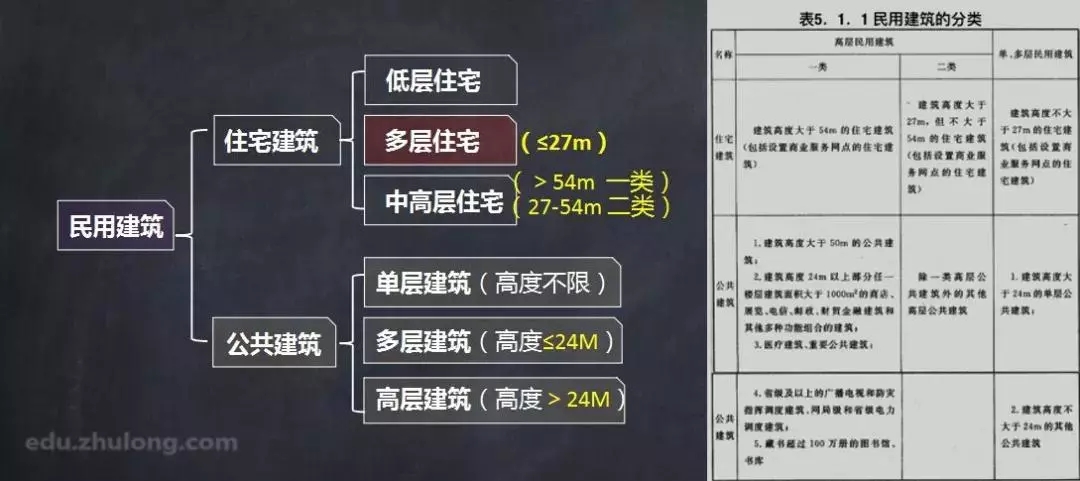

建筑高度與體量

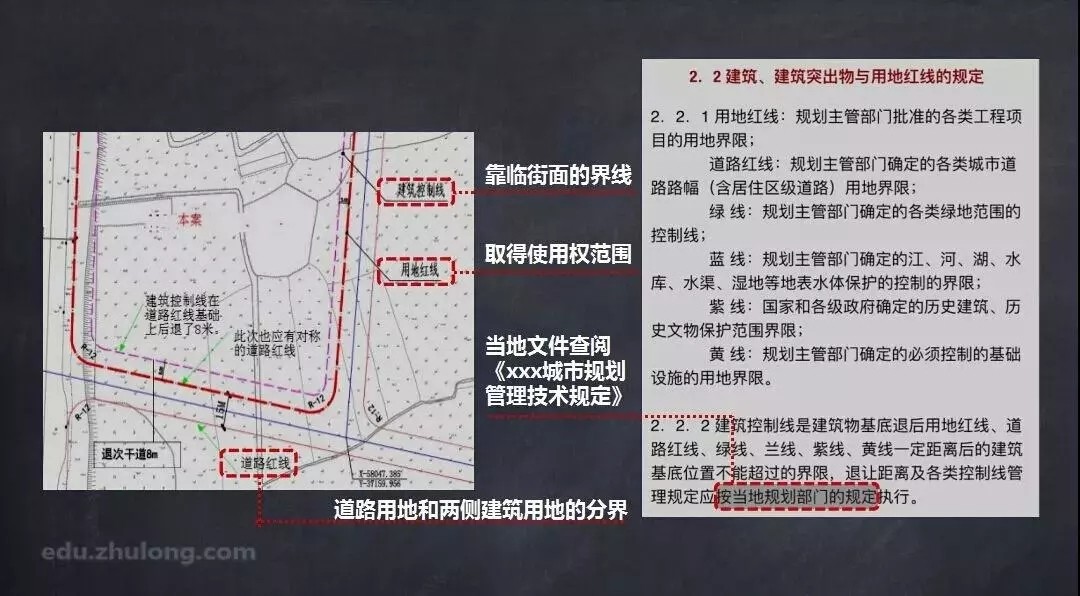

建筑退紅線

建筑物間的距離

1.建筑物間的防火間距（建筑耐火等級分四級，衡量建筑物耐火程度，數字越大耐火性能越弱）

2.滿足地方日照要求

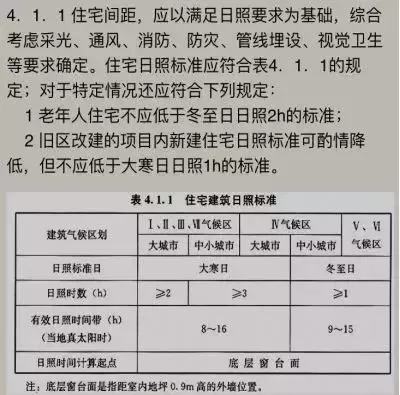

（1）《住宅建筑規范》4.1.1規定

（2）地方規定《xxx城市規劃管理技術規定》、文件通知、《XXX日照計算規則》

（3）日照軟件計算

（4）氣候區查閱“中國建筑氣候區劃圖”

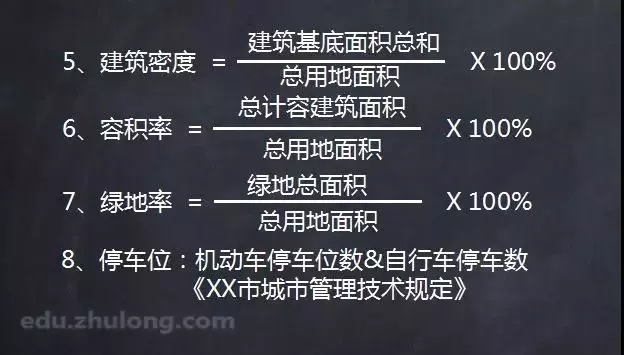

經濟技術指標

1.總用地面積：甲方拿地文件和規劃局批文

2.總建筑面積：地上建筑面積&地下建筑面積

3.總建筑占地面積

4.總綠地面積

注：本知識摘取自學生版「建筑施工圖實操訓練營」中的第30，31講「平面圖設計的主要內容和設計要點」。
